شیر فشار شکن چیست و چه کاربردی دارد ؟

در دنیای امروز، کنترل و مدیریت فشار در سیستم‌های انتقال سیالات، به‌ویژه در تأسیسات حرارتی، برودتی، و تهویه مطبوع، اهمیت بسیاری دارد. یکی از ابزارهای اساسی برای کنترل فشار، شیر فشار شکن است. این تجهیز کاربردی نقش حیاتی در حفظ ایمنی، کارایی، و عمر مفید تجهیزات ایفا می‌کند. در این مقاله، به معرفی شیر فشار شکن، انواع آن، اجزا، و کاربردهای مختلف این ابزار می‌پردازیم و نکات کلیدی برای انتخاب و استفاده از آن را بررسی می‌کنیم.

شیر فشار شکن چیست؟

شیر فشار شکن (Pressure Relief Valve) ابزاری است که برای کاهش و تنظیم فشار سیالات در سیستم‌های لوله‌کشی طراحی شده است. این شیر با کاهش فشار ورودی به سطحی ایمن و مناسب، از آسیب به تجهیزات، خطوط لوله و سیستم‌های حساس جلوگیری می‌کند. شیر فشار شکن در صنایع مختلف از جمله ساختمانی، صنعتی، و تأسیسات بیمارستانی کاربرد دارد.

کاربرد شیر فشار شکن

شیر فشار شکن در شرایطی به کار می‌رود که فشار ورودی به سیستم بالاتر از حد مجاز باشد. برخی از کاربردهای اصلی این شیر عبارت‌اند از:

1. حفاظت از تجهیزات: جلوگیری از آسیب به پمپ‌ها، دیگ‌های بخار، و مبدل‌های حرارتی.
2. مدیریت مصرف انرژی: تنظیم فشار برای کاهش اتلاف انرژی در سیستم‌های حرارتی و برودتی.
3. افزایش ایمنی: کاهش خطرات ناشی از فشار بیش‌ازحد در خطوط لوله و سیستم‌ها.
4. پایداری عملکرد: حفظ فشار ثابت برای تضمین عملکرد بهینه تجهیزات.

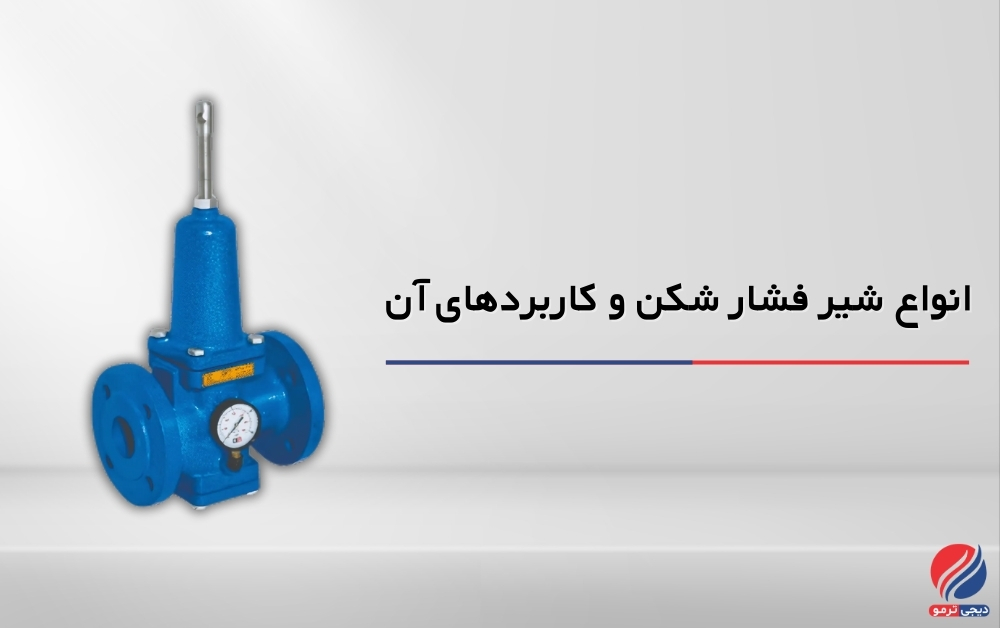

انواع شیر فشار شکن و کاربردهای آن

شیرهای فشار شکن با توجه به طراحی و نحوه عملکرد، به دسته‌های مختلفی تقسیم می‌شوند. هر نوع شیر فشار شکن برای شرایط و نیازهای خاصی طراحی شده است و در سیستم‌های مختلف کاربرد دارد. در ادامه، انواع این شیرها به همراه کاربردهای آن‌ها بررسی می‌شوند:

۱. شیرهای با عملکرد مستقیم (Direct Acting Pressure Relief Valves)

این شیرها دارای طراحی ساده‌ای هستند و فشار ورودی را به‌صورت مستقیم کاهش می‌دهند. عملکرد آن‌ها بر اساس نیروی فنر و دیافراگم صورت می‌گیرد. به دلیل سادگی در ساختار، این نوع شیرها:

• برای سیستم‌های کوچک با حجم سیال پایین و فشار کم ایده‌آل هستند.
• سرعت پاسخ‌دهی بالایی دارند اما دقت کمتری در مقایسه با انواع پیچیده‌تر دارند.

کاربردها:

در سیستم‌های آب خانگی، خطوط لوله کوچک، و تجهیزات ساده تهویه مطبوع استفاده می‌شوند.

۲. شیرهای با عملکرد پیلوت دار (Pilot-Operated Pressure Relief Valves)

این نوع شیرها دارای یک سیستم کنترلی پیشرفته به نام پیلوت هستند که فشار خروجی را با دقت بالا تنظیم می‌کند. عملکرد آن‌ها از طریق کنترل فشار در محفظه پیلوت و بدنه اصلی انجام می‌شود.

ویژگی‌ها:

• توانایی مدیریت فشارهای بالا و جریان‌های حجیم.
• دقت بالاتر در تنظیم فشار خروجی.

کاربردها:

در تأسیسات صنعتی بزرگ، نیروگاه‌ها، و سیستم‌های انتقال سیالات با فشار بالا کاربرد دارند.

۳. شیرهای پیلوت دار دیافراگمی (Diaphragm Pilot-Operated Relief Valves)

این مدل از دیافراگم به‌عنوان یک جزء حساس برای کنترل و کاهش فشار استفاده می‌کند. دیافراگم نقش اساسی در جداسازی محفظه‌های فشار بالا و پایین ایفا می‌کند.

ویژگی‌ها:

• کنترل دقیق فشار حتی در جریان‌های ناپایدار.
• مقاومت بالا در برابر خوردگی و سایش.

کاربردها:

در سیستم‌های حرارتی و برودتی، خطوط گاز طبیعی، و تأسیسات حساس استفاده می‌شود.

۴.  شیرهای پیلوت دار پیستونی (Piston Pilot-Operated Relief Valves)

این نوع شیرها از پیستون برای تنظیم فشار بهره می‌برند. پیستون به کنترل دقیق‌تر فشار در شرایط متغیر کمک می‌کند.

ویژگی‌ها:

• مناسب برای سیستم‌هایی با جریان زیاد و فشارهای متغیر.
• طراحی مقاوم در برابر فشارهای دینامیک.

کاربردها:

در صنایع نفت و گاز، پتروشیمی، و سیستم‌های صنعتی پیشرفته کاربرد دارند.

۵. شیرهای پنوماتیکی فشار شکن (Pneumatic Pressure Relief Valves)

این شیرها با استفاده از هوای فشرده عمل می‌کنند و عمدتاً در سیستم‌های اتوماسیون صنعتی به کار می‌روند.

ویژگی‌ها:

• قابلیت کنترل از راه دور و اتوماسیون کامل.
• عملکرد سریع و دقیق.

کاربردها:

در خطوط تولید خودکار، سیستم‌های ابزار دقیق، و فرآیندهای صنعتی حساس استفاده می‌شوند.

۶. شیرهای هیدرولیکی فشار شکن (Hydraulic Pressure Relief Valves)

این شیرها برای کاهش فشار در سیستم‌های هیدرولیکی طراحی شده‌اند و معمولاً در صنایع سنگین به کار می‌روند.

ویژگی‌ها:

• توانایی تحمل فشارهای بسیار بالا.
• دوام و پایداری در برابر شرایط سخت محیطی.

کاربردها:

در ماشین‌آلات سنگین، تجهیزات حفاری، و سیستم‌های انتقال قدرت هیدرولیکی کاربرد دارند.

نکات مهم در انتخاب و نصب شیر فشار شکن

• ظرفیت مناسب: انتخاب شیر بر اساس میزان فشار و حجم سیال سیستم.
• جنس بدنه: اطمینان از مقاومت بدنه در برابر فشار و خوردگی.
• محل نصب: نصب در نقطه‌ای که فشار اضافی سیستم را به‌طور مؤثر کاهش دهد.
• نگهداری دوره‌ای: بررسی و تنظیم منظم شیر برای عملکرد بهینه.

سوالات متداول

1. چرا باید از شیر فشار شکن استفاده کنیم؟

شیر فشار شکن از آسیب به تجهیزات و سیستم‌ها در اثر فشار بیش‌ازحد جلوگیری می‌کند و عمر مفید آن‌ها را افزایش می‌دهد.

2. چگونه شیر فشار شکن مناسب را انتخاب کنیم؟

انتخاب شیر بستگی به فشار ورودی و خروجی مورد نظر، نوع سیال، و شرایط محیطی دارد.

3. آیا شیر فشار شکن نیاز به نگهداری خاصی دارد؟

بله، نگهداری منظم شامل تمیزکاری، بررسی فنر و دیافراگم، و تنظیم مجدد فشار برای عملکرد بهتر ضروری است.

4. تفاوت شیرهای پیلوت دار و غیرپیلوت دار چیست؟

شیرهای پیلوت دار دقت بیشتری در تنظیم فشار دارند و برای سیستم‌های بزرگ‌تر مناسب هستند، درحالی‌که شیرهای غیرپیلوت دار طراحی ساده‌تر و کاربردهای محدودتری دارند.

5.چطور می‌توانیم شیر فشار شکن مناسب را تهیه کنیم یا برای انتخاب آن مشاوره بگیریم؟

برای تهیه شیر فشار شکن مناسب و دریافت مشاوره تخصصی در انتخاب بهترین گزینه برای پروژه‌های خود، می‌توانید با تیم مجرب دیجی ترمو تماس بگیرید. ما با ارائه مشاوره رایگان و تأمین انواع شیرهای فشار شکن باکیفیت، آماده‌ایم تا نیازهای شما را در حوزه تأسیسات حرارتی، برودتی، و انتقال سیالات برآورده کنیم.

جمع‌بندی

شیر فشار شکن یکی از تجهیزات اساسی در مدیریت و کنترل فشار سیالات است که نقش مهمی در ایمنی و بهره‌وری سیستم‌های مختلف ایفا می‌کند. شناخت انواع شیرها، اجزا، و کاربردهای آن‌ها می‌تواند به انتخاب و استفاده بهینه از این ابزار کمک کند. سایت دیجی ترمو با تجربه و تخصص در زمینه تأمین تجهیزات تأسیسات، آماده ارائه مشاوره و تأمین انواع شیر فشار شکن متناسب با نیاز پروژه‌های شماست. برای کسب اطلاعات بیشتر با ما تماس بگیرید.
